У 1990-х роках подушки безпеки змінили правила гри в галузі автомобільної безпеки. До цього періоду ремені безпеки були вашим єдиним реальним захистом при зіткненні. Це зрушення було масштабним. За даними Національної адміністрації безпеки дорожнього руху (NHTSA), фронтальні подушки безпеки врятували 50 457 життів у період з 1987 по 2017 рік. Це приголомшлива цифра. Смертність серед водіїв зменшилася на 29 відсотків. Смертність серед пасажирів упала на 32 відсотки.
Але ця функція безпеки має і темний бік. Вона не є ідеальним щитом.
Подушка безпеки розкривається зі швидкістю понад 200 миль на годину. Для дорослої людини ця сила керована. Для маленької дитини або дорослої невеликої статури такий же удар може призвести до незворотних травм голови та хребта. Це може бути смертельно небезпечним. Правило завжди було простим: розміщуйте маленьких пасажирів на задньому сидінні. У деяких штатах це закріплено навіть законом. Але реальне життя набагато складніше. Що якщо заднє сидіння зайняте? Що якщо ви керуєте двомісним спортивним автомобілем і у вас немає вибору, окрім як розмістити дитину попереду?
Виробники було неможливо ігнорувати цей ризик. Саме тому багато автомобілів тепер оснащуються Системою класифікації пасажирів (OCS). Ця технологія використовує датчики визначення того, хто сидить на пасажирському місці. Вона визначає, чи там дорослий чи дитина. Ця інтелектуальна система практично усуває необхідність у ручному перемикачі увімкнення/вимкнення подушки безпеки. Рішення приймає комп’ютер. Технологія складна. Вона реагує ще до того, як станеться зіткнення.
Щоб зрозуміти, як працює OCS, необхідно розібратися в основах роботи самої подушки безпеки.
Механіка розкриття

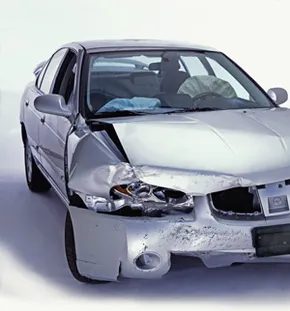

При зіткненні датчики фіксують раптове уповільнення. Це запускає хімічну реакцію, що наповнює нейлоновий мішок стисненим азотом. Мішок надувається миттєво. Він знаходиться всередині кермового колеса, дверей або панелі приладів. Ціль полягає в тому, щоб пом’якшити удар для пасажира. Мішок поглинає енергію. Він плавно сповільнює людину.
Цей процес відбувається за мілісекунди. Занадто швидко, щоб людське око могло це побачити.
Але система має діяти інтелектуально. Розкриття подушки безпеки для дитячого крісла може бути гіршим, ніж її повна відсутність. Важливими є вага пасажира та його становище. OCS вирішує цю проблему. Вона вимірює вагу, інколи ж і розподіл тиску на сидіння. Якщо виявляється дитяче крісло, подушка безпеки вимикається. Якщо виявляється дорослий, система готується до розкриття.
Чому ручні перемикачі не спрацювали
До появи OCS водіям доводилося вручну відключати пасажирську подушку безпеки. Це призводило до помилок. Люди забували включити її назад. Вони відключали її собі. Вони вважали, що система знає краще, але без датчиків цього не робила.
OCS усуває потребу вгадувати. Вона використовує тензодатчики та датчики тиску. Ці компоненти передають дані модуль управління подушкою безпеки. Модуль вирішує, чи надувати мішок. Це автоматично. Це надійно. Це рятує життя, запобігаючи травмам від самого засобу безпеки.
Роль датчиків
Серцем OCS є масив датчиків. Ці датчики вбудовані у подушку сидіння. Вони вимірюють вагу пасажира. Вони також аналізують розподіл цієї ваги. Дитина в автокріслі
Як насправді працюють сучасні системи відключення подушок безпеки
Математика сімейної логістики рідко грає на безпеку. Ви везете коробки, мінівен забитий під зав’язку, а вашій семирічній дитині потрібно їхати в машині. На задньому сидінні просто немає місця для дитячого крісла чи бустера. Тому ви саджаєте її на переднє пасажирське сидіння. Питання тут не лише в комфорті, а й у виживанні. Якщо світ впаде в секунду при зіткненні, чи врятує подушка безпеки дитини або розчавить її?
Посадка дітей на переднє сидіння це крайня міра. Але якщо ви керуєте американським автомобілем, випущеним після 2006 року, вас швидше за все захищає Система класифікації пасажирів (Occupant Classification System, OCS). Це не просто датчик. Це складна мережа електроніки, призначена для ухвалення життєво важливого рішення ще до того, як станеться зіткнення.
Візьмемо, наприклад, систему Delphi. Таке обладнання можна знайти у сидіннях багатьох популярних вантажівок та позашляховиків. Під оббивкою ховаються датчик тиску, силінова подушка (мембрана) та електронний блок керування (ECU). Коли ваша дочка сідає на місце, її вага давить на подушку. Датчик передає ці дані ECU. Потім ECU зв’язується із власним блоком керування подушкою безпеки. Результат? Пасажирська подушка безпеки або залишається неактивною, або активується.
Але вага – не єдина змінна. Система OCS зчитує позу. Вона перевіряє, чи застебнути ремінь безпеки. За допомогою датчика натягу вона визначає специфічний патерн тиску, що створюється дитячим утримуючим пристроєм. Комп’ютер намагається розрізнити семирічну дитину, заднє дитяче крісло (для немовлят, орієнтованих назад) або мішок із бетонною сумішшю. Індикатор на панелі приладів повідомляє, чи дозволила система спрацьовування подушки безпеки.
Навіть за наявності такої «інтелектуальної» системи обладнання має свої обмеження. У сучасних автомобілях використовуються двоступінчасті подушки безпеки. Це означає, що їхнє спрацювання не є бінарним. Система може ініціювати вибух з повною силою, викид зі зниженою швидкістю або взагалі не спрацювати. Повна швидкість спрацьовування підходить для дорослої людини, але є смертельною для дитини. Двоступінчасті подушки безпеки можуть пом’якшити цей ефект, спрацьовуючи на меншій швидкості при незначних ударах. Але вони не є панацеєю. Золоте правило залишається незмінним: тримайте маленьких дітей на задньому сидінні.
«Система призначена для того, щоб визначити, чи займає це місце дитячий утримуючий пристрій, чи ви просто перевозите якийсь важкий предмет.»
Еволюція чутливості при зіткненнях
Навіщо потрібна вся ця складність? Відповідь у історії розвитку системи OCS. Ранні подушки безпеки були грубими інструментами. Вони спрацьовували виключно з урахуванням сили удару. Без урахування того, хто сидить на місці. Без урахування розміру пасажира. Це призвело до сумної тенденції загибелі маленьких дорослих та дітей, які були надто близько до кермового колеса або панелі приладів.
Інженери усвідомили, що виявлення пасажира так само важливо, як і виявлення зіткнення. Система OCS виникла з необхідності відрізняти дорослого водія від малюка. Йшлося не про додавання функцій для маркетингу. Йшлося про те, щоб не дати подушці безпеки стати зброєю.
Сучасні датчики набагато складніші, ніж прості вагові пластини 1990-х років. Вони аналізують вібрацію, розподіл тиску та натяг ременя безпеки. Але вони все ще мають «сліпі зони». Невелика доросла людина може не активувати той же профіль датчиків, що й велика дитина. Технологія хороша, але вона ідеальна.
У наступному розділі ми докладніше розглянемо конкретні збої та успіхи цих систем, щоб зрозуміти, чому система OCS потрібна в принципі.
Як OCS Tech вирішила проблему з подушками безпеки
Ранні подушки безпеки мали рятувати життя. Натомість вони іноді ставали джерелом небезпеки.
Рей Тайсон, представник Національної адміністрації безпеки дорожнього руху (NHTSA), висловився прямо. Водії очікували, що подушки безпеки замінять ремені. Вони помилялися. Подушки безпеки ніколи не були основним засобом захисту. Вони є доповненням.
У чому проблема? Ранні системи були надто агресивними. Вони спрацьовували із надмірною силою. Вони реагували надто легко. Результат? Травми. Особливо для пасажирів невеликого зросту.
Рішення вимагало зміни в інженерному підході. Автомобільним компаніям довелося розробити системи, здатні відчувати, хто сидить на місці. Це спричинило створення Системи класифікації пасажирів (Occupant Classification System, OCS).
Мандат 2006 року: чому змінилися правила
2000 року міністр транспорту США видав нове правило. Воно стосувалося автомобілів, випущених після 2006 року. Мета була проста: знизити ризик серйозних травм.
Хто був у групі ризику? Жінки. Діти. Люди невеликого зросту.
Старі конструкції подушок безпеки не враховували їхні особливості. Вони ставилися до всіх пасажирів переднього сидіння як до чоловіків зростом 5 футів 10 дюймів. Такий підхід виявився невдалим.
Мандат 2006 року змусив автовиробників адаптуватись. Вони мали використовувати датчики ваги. Вони мали використовувати двоступінчасті подушки безпеки. Ці технології дозволили системі регулювати силу спрацьовування залежно від розміру та положення пасажира.
Краш-тести тепер включають менші манекени
Правило змінило не лише автомобілі. Воно змінило тестування.
Раніше краш-тести вимагали використання лише манекенів середнього розміру для чоловіків. Ці дані були неповними. Вони ігнорували половину населення.
Новий закон вимагав використання манекенів, які репрезентували маленьких жінок і дітей. Це забезпечило отримання реальних даних у тому, як подушки безпеки взаємодіють із різними типами статури.
Також було встановлено заборону спрацьовування при установці дитячих крісел з низьким ризиком. Якщо дитина сидить на пасажирському сидінні, подушка безпеки повинна спрацьовувати з мінімальною силою або не спрацьовувати зовсім.
Закон вимагав відключення подушки безпеки для дитячих крісел, встановлених задом наперед. Він також вимагав відключення дитячих крісел, встановлених обличчям вперед. При цьому вона мала спрацьовувати для пасажирів зростом до 5 футів і вагою 110 фунтів.
Цей баланс складний. Занадто сильне відключення створює ризик травм при аварії. Надто слабке відключення створює ризик травм від самої подушки безпеки.
Сучасні подушки безпеки: новий стандарт
Сьогодні кожен новий автомобіль, який випускається у США після 2006 року, використовує ці системи.
Вони не всі ідентичні. Тайсон каже, що це залежить від виробників. Вони можуть використовувати різні технології для досягнення того самого результату.
Датчики ваги поширені широко. Датчики положення сидіння також допомагають. Деякі системи об’єднують дані з кількох джерел, щоб вирішити, чи спрацьовувати подушці безпеки і як саме.
Результат? Найменше травм. Проблеми, що спостерігалися в ранні дні, значно зникли.
Освіта також грає роль. Водіям кажуть тримати дітей на задньому сидінні. Їм кажуть сидіти подалі від зони спрацьовування. І те, й інше знижує ризик.
Але технології не ідеальні. Системи OCS мають недоліки. Датчики ваги можуть бути обдурені. Одяг впливає свідчення. Предмети на сидіннях заважають класифікації.
Ми розглянемо ці компроміси наступного разу.
Перехід до систем класифікації пасажирів (OCS) та двоступінчастих подушок безпеки був обумовлений не лише необхідністю відповідності нормативним вимогам, а й прагненням врятувати життя. Ці системи кардинально змінили принцип роботи подушок безпеки, зробивши їх значно безпечнішими для дітей, дорослих невеликого зросту, а також у випадках, коли на пасажирському сидінні залишаються неживі предмети. Завдяки цій технології водії отримали більше гнучкості у розміщенні пасажирів, що знизило ризик того, що спрацювання подушки безпеки завдасть більше шкоди, ніж користі.
Однак шлях до цього не був гладким. Ранні версії цих систем відрізнялися надзвичайною примхою. Датчики часто помилялися у визначенні присутності пасажира, активуючи подушку безпеки, коли вона мала залишатися вимкненою, або навпаки. Деякі дрібні пасажири виявляли, що їхнє становище у сидінні визначало, чи спрацює подушка безпеки, ніби система не могла вирішити, чи знаходиться на сидінні доросла чи дитина. В інших випадках система OCS була надто чутливою. Проста газета, покладена на сидінні, могла обдурити датчик і повністю вимкнути подушку безпеки.
Ця ненадійність викликала проблеми у кількох великих виробників. До Національної адміністрації безпеки руху на автотранспорті (NHTSA) надходили масові скарги на проблеми в автомобілях марок Hyundai, Jaguar, Jeep, Lexus, Nissan та Toyota. Загальний висновок був очевидним: початкова технологія вимагала доопрацювання.
Як сучасні системи OCS вирішують проблеми ранніх відмов датчиків
Час та аналіз даних дозволили інженерам налаштувати ці датчики. Мета була простою: відрізнити дорослу людину від дитини та від порожнього сидіння. Сьогодні система досить надійна, щоб справлятися зі складнощами людської поведінки та перевезення вантажів.
«Вона працює чудово. Ми перейшли від системи безпеки з непередбаченими наслідками до системи, яка не має [непередбачених наслідків]. В останні роки ми не мали смертельних випадків, пов’язаних з подушками безпеки». – Тайсон, представник NHTSA
Результати кажуть самі за себе. NHTSA зазначає, що системи класифікації пасажирів значно скоротили кількість смертельних випадків, пов’язаних із подушками безпеки. Забезпечуючи спрацьовування подушки безпеки лише за потреби та з відповідною силою, сучасні автомобілі перетворили потенційну загрозу на засіб порятунку життя. Страх отримати травму від власного засобу безпеки значно зник.
Розуміння передових нормативних вимог до фронтальних подушок безпеки
Регуляторний імпульс, що стоїть за цими змінами, виникло з усвідомлення того, що універсальне спрацьовування небезпечне. Передові правила NHTSA щодо подушок безпеки були розроблені для підвищення ефективності при одночасному зниженні ризиків. Це зрушення захистило не тільки водія, але й створило безпечніше середовище для всіх, хто знаходиться на передньому сидінні.
Для любителів автомобілів ця еволюція підкреслює ширший тренд у сфері автомобільної безпеки: складність веде до безпеки. Ранні подушки безпеки були грубими інструментами. Сучасні двоступінчасті подушки безпеки регулюють своє накачування в залежності від тяжкості зіткнення та розміру пасажира. Саме ця точність є тим фактором, який відрізняє легеню синець від катастрофічної травми.
Якщо ви розглядаєте більш старі моделі згаданих вище брендів, майте на увазі, що проблеми із ранніми системами OCS були відомим дефектом. Однак для нових автомобілів ця технологія вже дозріла. Ризик несправності мінімальний, а користь від правильного спрацьовування величезна.
Безпека вашого автомобіля залежить від того, щоб ці приховані системи працювали як задумано. Йдеться не тільки про сталі в рамі чи гальмах; це також про програмне забезпечення та датчики, які вирішують, коли спрацьовувати. Поки виробники продовжують удосконалювати ці системи, дорога стає трохи безпечнішою для всіх.
